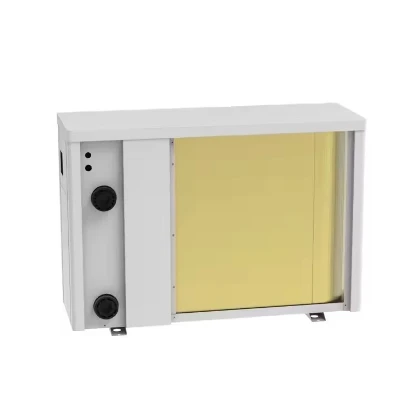

Mae Pwmp Gwres Ffynhonnell Aer Sŵn Isel [Enw Brand / Cyfres] yn ddatrysiad gwresogi ac oeri Monobloc wedi'i beiriannu a gynlluniwyd ar gyfer gosodiadau preswyl trefol dwysedd uchel, prosiectau ôl-osod Ewropeaidd, a pharthau masnachol sy'n sensitif i sŵn.
Trwy integreiddio deinameg hylif acwstig wedi'i optimeiddio, cywasgwyr deu-gylchdro gwrthdröydd DC cyflymder amrywiol, a chlostiroedd dampio sain aml-haen, mae'r gyfres hon yn cyflawni lefel pŵer sain i lawr i 52 dB (A) ar amodau graddedig, a 42 dB (A) ar bellter 3-metr o dan y Modd Tawel Nos. Mae'n gweithredu'n sefydlog ar dymheredd amgylchynol i lawr i -25 gradd C wrth gyflenwi dŵr tymheredd uchel hyd at 75 gradd C, gan ddefnyddio oergell R290 (Propane) gyda GWP o 3.
Ystod Cynnyrch
|
Cyfres Model |
Cynhwysedd Enwol (Gwres yn A7/W35) |
Cyflenwad Pŵer |
Oergell |
Cymhwysiad Cynradd |
|
HP-NS-06R |
6.0 kW |
220V-240V/1Ph/50Hz |
R290 |
Fflatiau Bach / Tai Ynni Isel |
|
HP-NS-09R |
9.0 kW |
220V-240V/1Ph/50Hz |
R290 |
Tai ar Wahân / Ôl-ffitio Safonol |
|
HP-NS-12R |
12.0 kW |
380V-415V/3Ph/50Hz |
R290 |
Villas Preswyl/Aml-deuluol Mawr |
|
HP-NS-16R |
16.0 kW |
380V-415V/3Ph/50Hz |
R290 |
Systemau Gwresogi Masnachol / Hybrid Ysgafn |
Manylebau Technegol
|
Paramedrau Technegol |
Uned |
Model: HP-NS-06R |
Model: HP-NS-09R |
Model: HP-NS-12R |
Model: HP-NS-16R |
|
Cynhwysedd Gwresogi (A7/W35) |
KW |
6.10 |
9.20 |
12.10 |
15.80 |
|
COP (A7/W35) |
- |
4.90 |
4.85 |
4.78 |
4.72 |
|
Cynhwysedd Gwresogi (A-7/W35) |
KW |
5.60 |
8.45 |
11.00 |
14.10 |
|
COP (A-7/W35) |
- |
2.95 |
2.92 |
2.88 |
2.85 |
|
Tymheredd Allfa Dŵr Uchaf |
Graddau C |
75 |
75 |
75 |
75 |
|
Amrediad Amgylchynol Gweithredu |
Graddau C |
-25 i 43 |
-25 i 43 |
-25 i 43 |
-25 i 43 |
|
Lefel Pŵer Sain (LwA) (EN 12102) |
DB(A) |
49.0 |
50.5 |
52.0 |
53.0 |
|
Lefel Pwysedd Sain ar 1 metr |
DB(A) |
37.5 |
39.0 |
40.5 |
41.5 |
|
Oergell / Cyfrol Tâl |
Math / kg |
R290 / 0.75 kg |
R290 / 0.85 kg |
R290 / 1.20 kg |
R290 / 1.40 kg |
|
Dosbarth Effeithlonrwydd ErP (35 gradd C / 55 gradd C) |
- |
A+++ / A++ |
A+++ / A++ |
A+++ / A++ |
A+++ / A++ |
|
Cysylltiad Hydrolig |
Modfedd |
G 1" Benyw |
G 1" Benyw |
G 1-1/4" Benyw |
G 1-1/4" Benyw |
|
Dimensiynau (W x D x H) |
Mm |
1000 x 450 x 850 |
1100 x 480 x 880 |
1150 x 500 x 1420 |
1150 x 500 x 1420 |
|
Pwysau Net |
Kg |
115 |
125 |
155 |
168 |
Nodweddion Allweddol
Cydymffurfiad Acwstig TA Lärm:Yn cwrdd â chyfyngiadau sŵn trefol yn ystod y nos, gan ganiatáu gosodiadau yn agos at y ffin.
Oergell R290:Yn cynnwys GWP o 3 ac ODP o 0, sy'n cydymffurfio â rheoliadau Nwy-F yr UE.
Tymheredd Llif 75 gradd C:Yn gydnaws â systemau rheiddiaduron tymheredd uchel presennol heb amnewid allyriadau.
Modiwleiddio gwrthdröydd:Mae graddio amlder yn cyfateb i amrywiadau llwyth adeiladu amser real i atal beicio byr.
Modiwl Hydrolig Integredig:Mae pwmp cylchrediad adeiledig, llestr ehangu, a falf rhyddhad diogelwch yn lleihau ôl troed gosod.
Algorithm dadrewi craff:Mae canfod rhew dynamig yn lleihau amlder y cylch dadrewi mewn hinsoddau oerni llaith.
Technoleg ac Egwyddor Gweithio
Pensaernïaeth Atal Acwstig
Amgaead cywasgydd:Tai ewyn tampio acwstig dwysedd uchel 15mm wedi'u datgysylltu gan ynysu dirgryniad rwber.
dwythell aer wedi'i Optimeiddio â CFD:Llwybr awyr mewnol wedi'i fodelu trwy Ddeinameg Hylif Cyfrifiadurol (CFD) i leihau sŵn gollwng fortecs.
Fan Biomimetig RPM Isel:Mae proffil ffan sgiw 5-llafn 550mm yn lleihau cyflymder cylchdroi tra'n cynnal cyfaint aer.
Technoleg Chwistrellu Anwedd (EVI)
Yn meddu ar gywasgydd sgrolio Chwistrellu Anwedd Gwell (EVI) a dolen reoli falf ehangu electronig (EEV). Mae pigiad oergell pwysedd canolradd yn cynnal y gallu gwresogi ar -15 gradd C, cyflenwad dŵr amgylchynol a sefydlog i lawr i -25 gradd C.
Ceisiadau
Datblygiadau Tai Trefol a Deublyg:Gofodau gardd neu falconi cyfyngedig wedi'u rhwymo gan godau sŵn lleol.
Prosiectau Ôl-ffitio Ynni:Amnewid boeleri tanwydd ffosil trwy baru allbwn 75 gradd C gyda rheiddiaduron presennol.
Systemau Rhaeadru Aml-Uned:Hyd at 6 uned wedi'u cysylltu trwy brotocol Modbus ar gyfer gofynion masnachol neu aml-deulu mwy.
Datrysiadau System
Integreiddio Hybrid:Rhyngwyneb â boeleri nwy/olew presennol neu araeau solar thermol trwy danc clustogi allanol.
Opsiynau Cynllun Hydrolig:
OpsiwnGwresogi/oeri uniongyrchol parth sengl + Dŵr Poeth Domestig (DHW) trwy falf dargyfeirio 3-ffordd.
Opsiwn B:Cyfluniad falf cymysgu aml-barth ar gyfer gwresogi llawr cymysg a chylchedau rheiddiaduron.
Customization OEM & ODM
Casio a Brandio:Paru lliwiau metel dalen safonol RAL, logos OEM wedi'u hysgythru â laser, pecynnu label preifat, a llawlyfrau lleol.
Firmware Rheolydd:Mapio cofrestr Modbus wedi'i deilwra, rhyngwyneb defnyddiwr sgrin gyffwrdd wedi'i deilwra, ac integreiddio â phrotocolau KNX neu Gynorthwyydd Cartref.
Addasiadau Cynllun Hydrolig:Maint porthladd penodol ac adleoli cydrannau mewnol yn seiliedig ar godau plymio rhanbarthol.
Safonau Rheoli Ansawdd a Phrofi
Prawf Rhedeg Ffatri 100%:Prawf diogelwch trydanol awtomataidd, profion gollwng heliwm, a phrawf rhedeg thermol 45 munud.
Labordy Profi Acwstig:Lefelau pŵer sain wedi'u gwirio gan ddefnyddio siambr lled-anechoic fewnol sy'n cydymffurfio ag EN ISO 3744.
Tystysgrifau Allweddol:CE-LVD / CE-EMC, Nod Allweddol EHPA (ar y gweill / ardystiedig), Label Effeithlonrwydd ErP (A++ / A+++), a chydymffurfiaeth RoHS / REACH.
FAQ
Gofyn am Ddyfynbris / Dogfennaeth Dechnegol
Cynhwysedd / Model Gwresogi Gofynnol:[ ] 6kW [ ] 9kW [ ] 12kW [ ] 16kW
Lleoliad y Prosiect / Dyluniad Amgylchynol Temp:______________________________
Math o Gais:[ ] Dosbarthu / Cyfanwerthu [ ] Prosiect Contractwr HVAC [ ] Customization OEM / Brand
Cyfrol Flynyddol Amcangyfrif (Unedau): ______________________________
E-bost Cyswllt / Parth Corfforaethol: ______________________________
